無駄を削ぎ落したミニマルデザイン

デザイン

無駄を削ぎ落とすことによって生まれる美しさを追求したミニマルデザイン。
画面周りに枠が無い、映像への没入感を追求したフレームレスデザイン。さらに画面下の要素をインテグレートし、精緻な金属素材を用いて極小化したボトムベゼルや、メタルバースタンドなど、機能性に優れた素材で構成されたデザインがレグザのパフォーマンスを引き立てます。

  • 没入感を追求したフレームレスデザイン
  • 精緻なボトムベゼルとメタルバースタンド

安心してテレビを楽しむために

転倒防止機能

レグザは「転倒防止機能」を備えています。テレビをお部屋に設置する際にご利用いただき、安心してテレビ視聴をお楽しみください。

※ 転倒防止機能は、テレビの転倒による破損や、危害の軽減を意図していますが、その効果を保証するものではありません。

「転倒防止機能」 イメージ
  • 転倒防止バンド

    スタンドに転倒防止用バンド2本をネジ(短)で取り付け、設置する台の確実に支持できる天面に付属のネジ(長)で固定します。

※ 詳しい設置方法は取扱説明書をご確認ください。

寸法図

65V型Z570K

閉じる
開く

外形寸法幅145.1cm×高さ85.7cm×奥行き32.0cm

画面サイズ幅142.8cm×高さ80.4cm/対角163.9cm

  • 「65V型Z570Kの正面寸法図」 イメージ

    正面図はスタンドを含めない
    外形最大寸法です。

  • 「65V型Z570Kの側面寸法図」 イメージ

    側面図はスタンドを含む
    外形最大寸法です。

  • 「65V型Z570Kの背面寸法図」 イメージ

    背面図は外形の高さと
    ネジ穴の寸法です。

※ 見やすさを考慮し、画面を約1~2度傾斜させたスラント設計です。
※ Z570Kを壁に取り付けて使用する場合の取付角度は(垂直な壁面に対して)0°のみに対応しています。

壁取付チルト金具「FPT-TA14D」
「FPT-TA11B」の取付位置

取付角度:0°

ネジの種類:M6

ネジ穴の深さ:12mm

55V型Z570K

閉じる
開く

外形寸法幅123.2cm×高さ73.4cm×奥行き25.9cm

画面サイズ幅121.0cm×高さ68.0cm/対角138.8cm

  • 「55V型Z570Kの正面寸法図」 イメージ

    正面図はスタンドを含めない
    外形最大寸法です。

  • 「55V型Z570Kの側面寸法図」 イメージ

    側面図はスタンドを含む
    外形最大寸法です。

  • 「55V型Z570Kの背面寸法図」 イメージ

    背面図は外形の高さと
    ネジ穴の寸法です。

※ 見やすさを考慮し、画面を約1~2度傾斜させたスラント設計です。
※ Z570Kを壁に取り付けて使用する場合の取付角度は(垂直な壁面に対して)0°のみに対応しています。

壁取付チルト金具「FPT-TA14D」の取付位置

取付角度:0°

ネジの種類:M6

ネジ穴の深さ:12mm

50V型Z570K

閉じる
開く

外形寸法幅111.9cm×高さ67.1cm×奥行き25.9cm

画面サイズ幅109.6cm×高さ61.6cm/対角125.7cm

  • 「50V型Z570Kの正面寸法図」 イメージ

    正面図はスタンドを含めない
    外形最大寸法です。

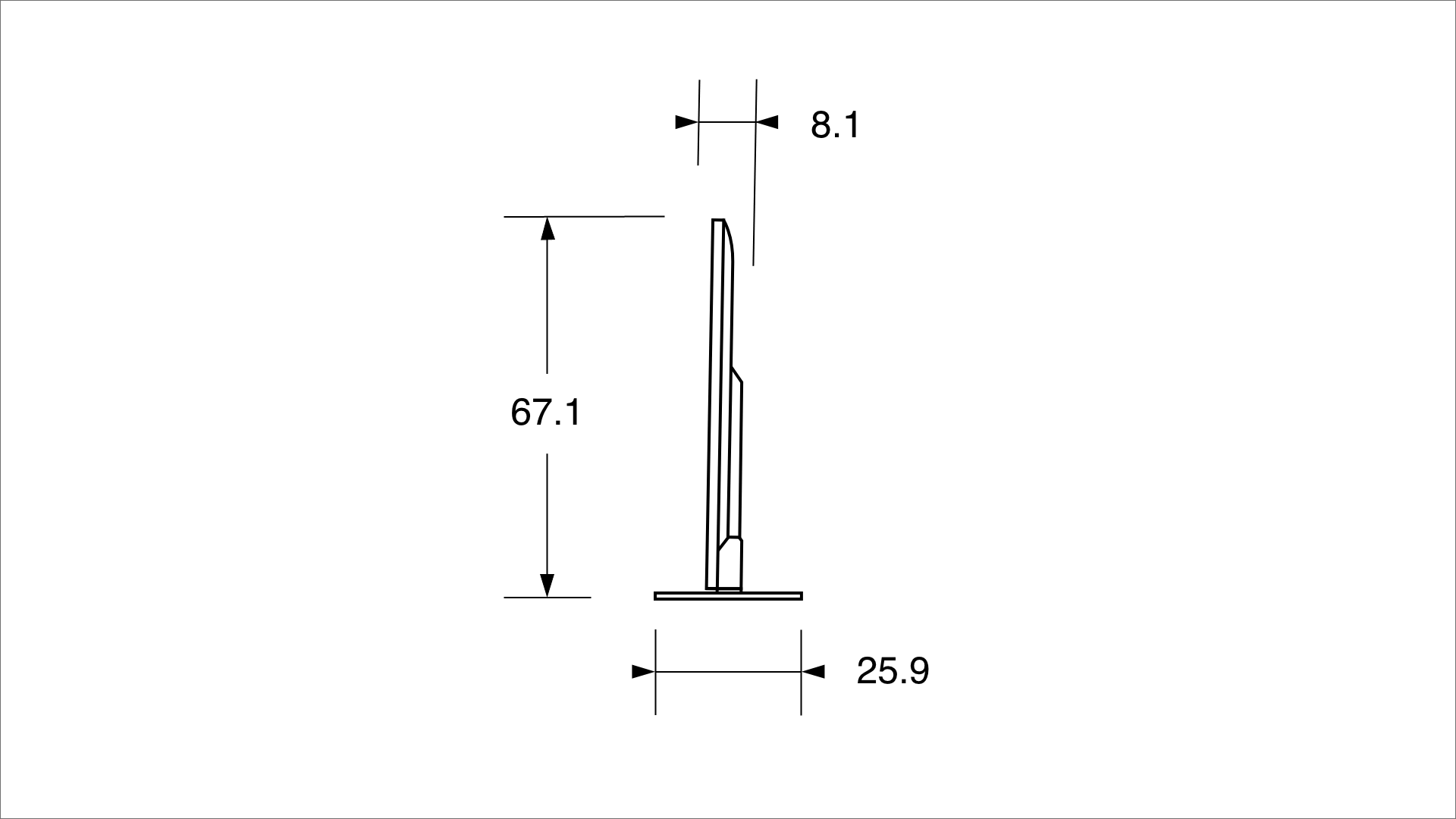

  • 「50V型Z570Kの側面寸法図」 イメージ

    側面図はスタンドを含む
    外形最大寸法です。

  • 「50V型Z570Kの背面寸法図」 イメージ

    背面図は外形の高さと
    ネジ穴の寸法です。

※ 見やすさを考慮し、画面を約1~2度傾斜させたスラント設計です。
※ Z570Kを壁に取り付けて使用する場合の取付角度は(垂直な壁面に対して)0°のみに対応しています。

壁取付チルト金具「FPT-TA14D」の取付位置

取付角度:0°

ネジの種類:M6

ネジ穴の深さ:12mm

43V型Z570K

閉じる
開く

外形寸法幅96.5cm×高さ58.3cm×奥行き19.6cm

画面サイズ幅94.1cm×高さ52.9cm/対角108.0cm

  • 「43V型Z570Kの正面寸法図」 イメージ

    正面図はスタンドを含めない
    外形最大寸法です。

  • 「43V型Z570Kの側面寸法図」 イメージ

    側面図はスタンドを含む
    外形最大寸法です。

  • 「43V型Z570Kの背面寸法図」 イメージ

    背面図は外形の高さと
    ネジ穴の寸法です。

※ 見やすさを考慮し、画面を約1~2度傾斜させたスラント設計です。
※ Z570Kを壁に取り付けて使用する場合の取付角度は(垂直な壁面に対して)0°のみに対応しています。

壁取付チルト金具「FPT-TA14D」
「FPT-TA11B」の取付位置

取付角度:0°

ネジの種類:M6

ネジ穴の深さ:15mm

据え付け時の組み立て作業の留意点

テレビ本体とスタンドの組み立て作業が必要な機種の一覧と作業時の留意点。
